多变量变送器流量测量方案

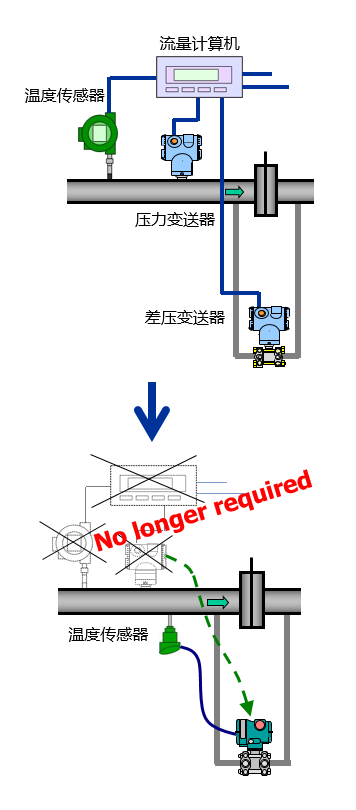

使用差压流量计对过程介质进行流量测量时，除了差压变送器，通常还需要安装压力变送器、温度传感器以及流量计算机，用以补正过程温度和静压的影响以及计算和输出介质的质量/体积流量。

问题与挑战

• 安装和维护各类仪表的成本/费用高
• 空间占用大、各类仪表备品多

解决方案

多变量变送器流量测量方案采用多变量变送器，单台可测量和传送过程差压、静压和温度参数，动态计算和补正体积/质量流量，将差压变送器、压力变送器、温度传感器以及流量计算机结合于一体，减少测量流量所需仪表设备的种类和数量，提高测量精度，降低安装和维护设备的成本和工作量，节省现场占用空间并提高系统运行效率。

相关产品

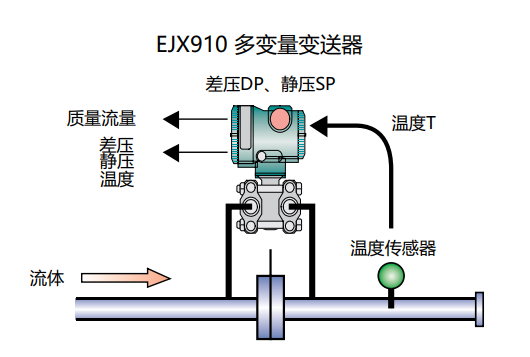

EJX910A多变量变送器采用DPharp单晶硅谐振式传感器，具有优良的多变量传感功能，单个传感器即可准确测量过程介质的差压和静压。同时变送器可以连接外部RTD电缆输入过程温度信号，通过内置高性能流量计算机根据各个过程变量的测量值，进行温度和压力补正并计算和输出过程流量。动态补偿解决了由温度引起的流体膨胀性、可压缩性、粘度和密度的变化问题，以及节流设备和管道尺寸的变化问题，消除流量计算中的误差，优化质量流量的测量，使更充分和精确地对过程流量状况进行表征和建模。

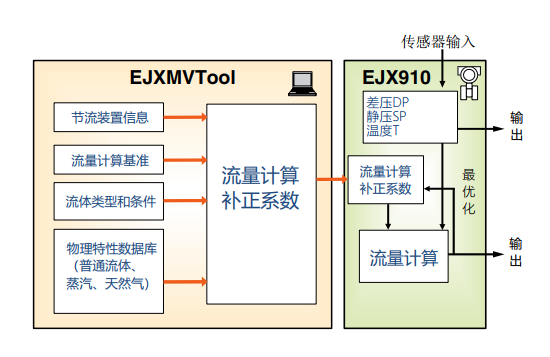

此外，EJX910A多变量变送器采用独特的流量计算方法，可实现100毫秒的质量流量计算周期。并且通过采用雷诺数补偿算法等，优化了所有流量计算参数，实现了高达1％的质量流量精度。

多变量变送器流量测量方案

• 减少仪表设备的种类和数量
• 降低安装维护设备的成本以及工作量
• 节省空间并提高运行效率

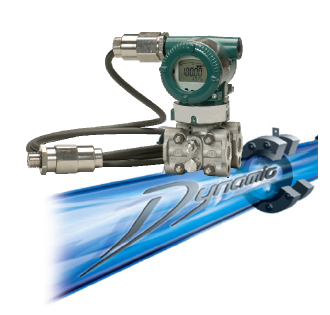

EJX910A多变量变送器

• 多变量传感
• 质量流量精度±0％
• 高量程比10:1（差压100:1）
• 计算周期100ms
• 高级诊断功能

支持设备和应用

EJX910A支持多种主要节流装置，包括孔板、文丘里、喷嘴、均速管、以及楔形流量计和锥形流量计等，可应用于各类流量测量，包括普通流体、蒸汽和天然气等。
