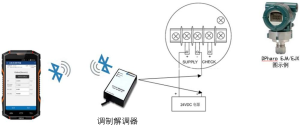

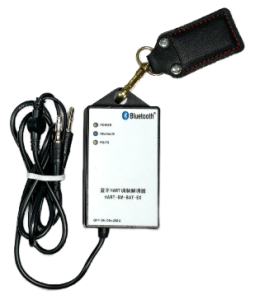

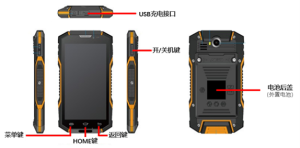

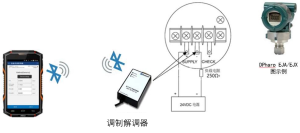

首页 /产品中心 /HC系列 /HC100 HART组合式智能终端 HC100 HART 组合式智能终端是一款支持HART 通 讯协议，具备无线蓝牙功能的便携式手持智能终端。HC100 产品由HART 智能终端、蓝牙HART 调制解调器与 FieldHand 主程序组合而成，可以灵活应用于各种现场作业的多种任务，包括初始设置、日常点检、故障诊断调试、组态和维护。对横河DPharp EJA/EJX 系列与YTA 系列 变送器产品实现 HART 通讯协议的全 DD 文件解析，提供直观的操作与统合的使用平台。HC100 预装由正版资料全年资料大全自主开发的全DD 解析HART 通讯协议配置软件FieldHand，通过国家权威机构测评，符合GB25000.51软件规范。 产品特点产品规格接线方式资料下载 在线监视与通讯 在线通讯时，通讯信号不会影响现场仪表 4～20mA DC输出。 使用便捷 设备菜单结构简洁，易于浏览。数字导航功能，操作界面传承传统的HART 手操 器习惯，易于上手，操作便捷，可自由选择中/英文菜单。 在线升级 FieldHand 主程序与 DD 文件库支持在线升级, 免除返厂升级的繁琐。 蓝牙通讯 HART智能终端与调制调节器之间实现蓝牙通讯，可远距离完成设备调试，安全可靠。 通讯日志 可快速获取需要的通讯信息与事件日志，极大助力维护与研发。 本质安全 中国NEPSI本安认证。标准规格适用型号:[现场仪表] DPharp EJA/EJX YTA标准规范:支持FCG 基金会标准HART5/7 协议DD全解析，符合新的增强型 DDL 标准（IEC 61804-3）RoHS:按GB/T26572 进行标识EMC:GB/T18268-2010连接:SIG 认证蓝牙 5.0环境:使用温度：一般 -20～50℃，防爆 -20～40℃保存温度：-50～60℃环境湿度：0～95% RH，无冷凝物理规格操作系统Android 8.1.0CPUCortex-A53 处理器 1.3 GHz显示5.0英寸,HD (720×1280)OGS屏，支持5点触控康宁大猩猩玻璃2代面板内存ROM: 64GB，RAM: 4GB 通讯接口蓝牙5.0其他拍照功能电源AC适配器,100～240VAC,50/60Hz 4500mAh防爆电池正常室温条件可连续使用10h尺寸 (W×D×H)154×84×16.8mm重量0.51kg防护等级IP68外形示意图蓝牙 HART 调制解调器①一般规格通讯协议HART 5/7尺寸100mm×49mm×23mm主机通讯接口蓝牙V2.0 Virtual COM Port工作频率2.4GHz （2.402GHz～2.480GHz 0~78channel） 电池及连续使用时间3.6V锂电池(推荐ER14505型)②，连续使用35h以上环境工作温度-20℃～60℃防护等级IP20其他接口电缆长0.5m,终端为黑色小钩/鳄鱼夹①简称：调制解调器 调制解调器部品订货代码：M2891AQ②出厂附 1 节EVE 品牌ER14505 3.6V 电池。 电池为消耗品，如更换请使用 EVE 品牌 ER14505 3.6V 电池。注：部品升级，规格参数如有变更，恕不另行通知。确保在通讯回路中至少250Ω负载电阻(最大为连接仪表允许HART通讯的最大负载。DPharp EJA/EJX系列为600Ω,YTA 系列为 550Ω)，可采取以下 2 种方式：方式1（推荐）当仪表供电回路中的通讯负载符合HART 通讯规范要求时，请将调制解调器开关拨至“ON” 的位置，并将仪表按下图的方式接线。即将调制解调器并联在仪表电源的正负极或者250Ω负载电阻两端。 方式2当仪表供电回路中的通讯负载小于 HART 通讯规范要求时，请把调制解调器开关拨至“ON+250Ω”的位置，按下图方式接线。请注意，调制解调器必须串联在回路中使用。使用说明书 HC100 HART组合式智能终端（2.0 MB） DPharp HART 5/7 通讯型 (EJX-A/EJA-E) （12.2 MB） YTA610/710 温度变送器（HART 协议）（2.09 MB）一般规格书 HC100 HART组合式智能终端（824KB） 寻找有关我们产品和解决方案的更多信息？ 联系我们
